RESTORE　修理メニュー　詳細内容

ICF-5900　基本整備　内容紹介

ICF-5900スカイセンサー５９００基本整備の参考例

∇本体分解,前面・後面・各ダイヤル、ツマミ、レバー類洗浄,ボリューム洗浄
∇メーター指針の再塗装　（指針の塗装が剥がれかかっている場合）
∇※メーターは個体の状況により、現状渡しになる場合もございます※
∇メイン基板取外し、ガリガリ雑音の症状のあるトランジスタ交換。
∇MWバンド455KHzIF調整,BFO調整,トラッキング調整,ダイヤルメモリ合わせ
∇FMバンドIF調整,トラッキング調整,ダイヤルメモリ合わせ,Sカーブ調整
∇SWバンドMARKER調整。0点合わせ込み
∇SWバンド第2局発調整例＋側10.57MHz−側10.87MHz ＋−端周波数誤差規格以内
∇SWバンドスプレッドダイヤルエンドエッジ感度低下レベル確認。ベストポイント設定
∇SW1,SW2,SW3バンドマーカー出力調整。トラッキング調整。ダイヤルメモリ合わせ込み
∇シャーシ組み込み後,再度ダイヤル精度確認,ダイヤルライト確認
∇実用動作総合試験。最終確認。完成。

▲ページトップへ

ICF-5900　基本整備＋MW,SW用バンド切替スイッチ分解洗浄

ICF-5900スカイセンサー５９００の基本整備+バンド切替スイッチ分解洗浄の参考例

∇本体分解,前面・後面・各ダイヤル、ツマミ、レバー類洗浄,ボリューム洗浄
∇メーター指針の再塗装　（指針の塗装が剥がれかかっている場合）
∇※メーターは個体の状況により、現状渡しになる場合もございます※
∇メイン基板取外し、ガリガリ雑音の症状のあるトランジスタ交換。
▼MW,SW用バンド切換スイッチの分解及びレール接点洗浄,組込作業
∇MWバンド455KHzIF調整,BFO調整,トラッキング調整,ダイヤルメモリ合わせ
∇FMバンドIF調整,トラッキング調整,ダイヤルメモリ合わせ,Sカーブ調整
∇SWバンドMARKER調整。0点合わせ込み
∇SWバンド第二局発調整例＋側10.58MHz−側10.88MHz　＋−端周波数誤差規格以内
∇SWバンドスプレッドダイヤルエンドエッジ感度低下レベル確認。ベストポイント設定
∇SW1,SW2,SW3バンドマーカー出力調整。トラッキング調整。ダイヤルメモリ合わせ込み
∇シャーシ組み込み後,再度ダイヤル精度確認,ダイヤルライト確認
∇実用動作総合試験。最終確認。完成。

▲ページトップへ

RF-2200　基本整備　内容紹介

RF-2200クーガー２２００の基本整備の参考例

∇本体分解,前面・後面・各ダイヤル、ツマミ、レバー類洗浄,ボリューム洗浄
∇ダイヤルブロック取外し,各部状態確認
∇ジャイロアンテナ取外し,グリスアップ
∇ジャイロアンテナ組み立て,可倒動作確認（補強金具なしの場合）

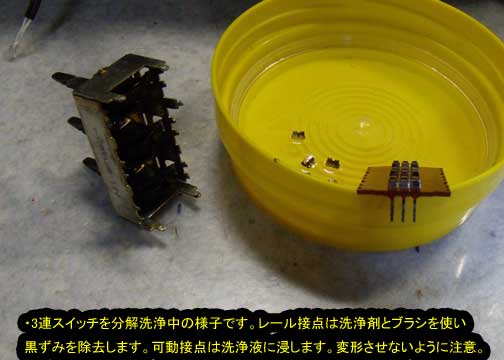

∇3連スイッチ分解洗浄,バンド切替スイッチ外部洗浄
∇MW,SW,FM各バンドIF調整,マーカー出力調整,周波数精度調整
∇各バンドRF回路調整,トラッキング調整,ダイヤルメモリ調整
∇MW,FMバンド実用動作確認,SWバンド簡易感度試験及び実用動作確認
∇各バンド受信周波数精度確認,各部動作確認,最終動作チェック。

▲ページトップへ

RF-2200　基本整備＋ジャイロアンテナ可倒修理　内容紹介

RF-2200クーガー２２００の基本整備+ジャイロアンテナ整備の参考例

∇本体分解,前面・後面・各ダイヤル、ツマミ、レバー類洗浄,ボリューム洗浄
∇ダイヤルブロック取外し,各部状態確認
∇ジャイロアンテナ分解,補強金具追加（写真の機種の場合）
∇ジャイロアンテナ組み立て,グリスアップ,可倒動作確認
∇3連スイッチ分解洗浄,バンド切替スイッチ外部洗浄
∇MW,SW,FM各バンドIF調整,マーカー出力調整,周波数精度調整
∇各バンドRF回路調整,トラッキング調整,ダイヤルメモリ調整
∇MW,FMバンド実用動作確認,SWバンド簡易感度試験及び実用動作確認
∇各バンド受信周波数精度確認,各部動作確認,最終動作チェック。

▲ページトップへ

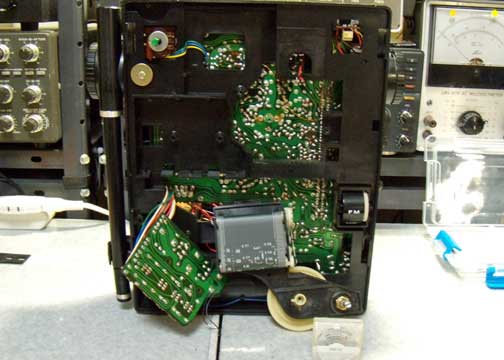

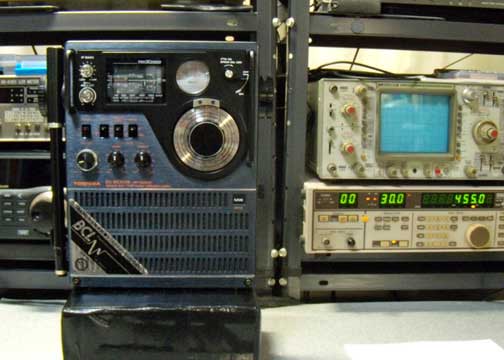

RP-2000F 基本整備　内容紹介

∇本体分解,前面・後面・各ダイヤル、ツマミ、レバー類洗浄,ボリューム洗浄
∇MW,SW,FM各バンドIF調整,Sメーター分解清掃,アナログメモリ合わせ
∇各バンドRF回路調整,トラッキング調整,ダイヤルメモリ調整,マーカー発振調整
∇各部組み込み後MW,FMバンド動作確認,SWバンド簡易感度試験及び実用動作確認
∇各バンド受信周波数精度確認,各部動作確認,最終動作チェック。

▲ページトップへ

RP-2000F 基本整備+バンド切換SW分解洗浄

∇本体分解,前面・後面・各ダイヤル、ツマミ、レバー類洗浄,ボリューム洗浄
▼バンド切換スイッチ分解,レール接点洗浄,再組み込み,組込後動作確認
∇MW,SW,FM各バンドIF調整,Sメーター分解清掃,アナログメモリ合わせ
∇各バンドRF回路調整,トラッキング調整,ダイヤルメモリ調整,マーカー発振調整
∇各部組み込み後MW,FMバンド動作確認,SWバンド簡易感度試験及び実用動作確認
∇各バンド受信周波数精度確認,各部動作確認,最終動作チェック。

▲ページトップへ

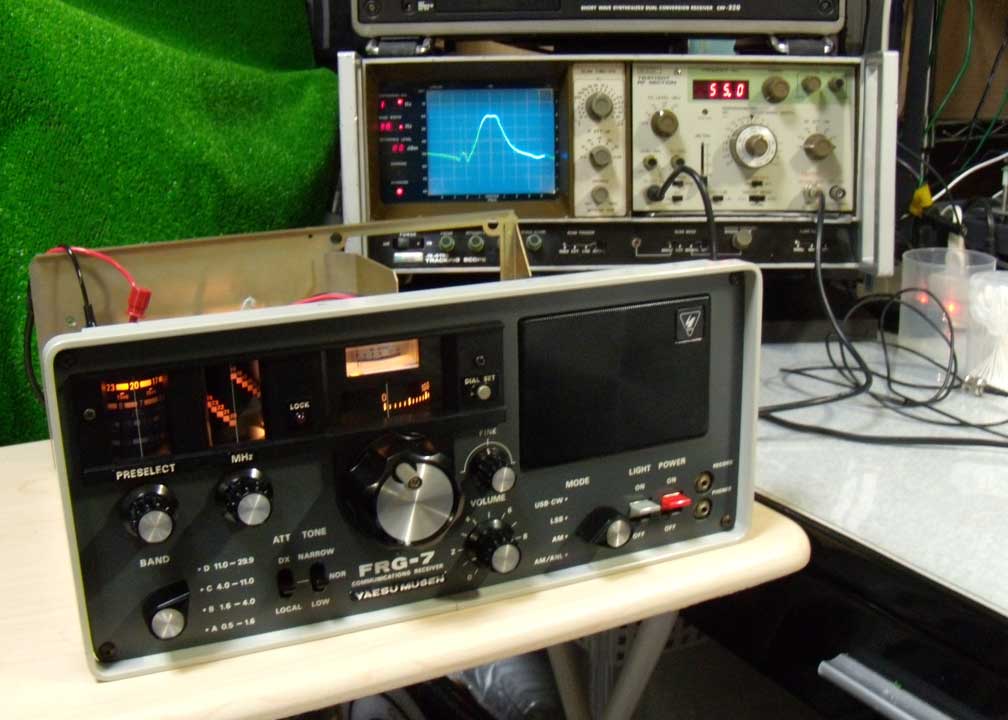

YAESU FRG-7　 基本整備　 内容紹介　（※現在　整備休止中です）

∇外枠カバー取外し,内部清掃,ダイヤル,ツマミ洗浄
∇ダイヤルライト点灯確認。ランプ切れのある場合は交換。
∇基本整備内容　マニュアルの保守と調整に基づいて調整を行います。
∇RFユニットの調整。55MHzBPF,52.5MHzBPF調整。バランスドミクサ調整。
∇アンテナコイル,アンテナトリマの調整。LOCK表示レベルの調整。
∇OSCユニット調整。MHzセットの周波数調整。
∇IF・AFユニット調整。メインダイヤルVFO調整。第2及び第3IF調整。
∇Sメーターの感度調整。BFOの発振周波数調整。
∇各バンド受信周波数精度確認,各部動作確認,総合動作試験。
